Beschreibung

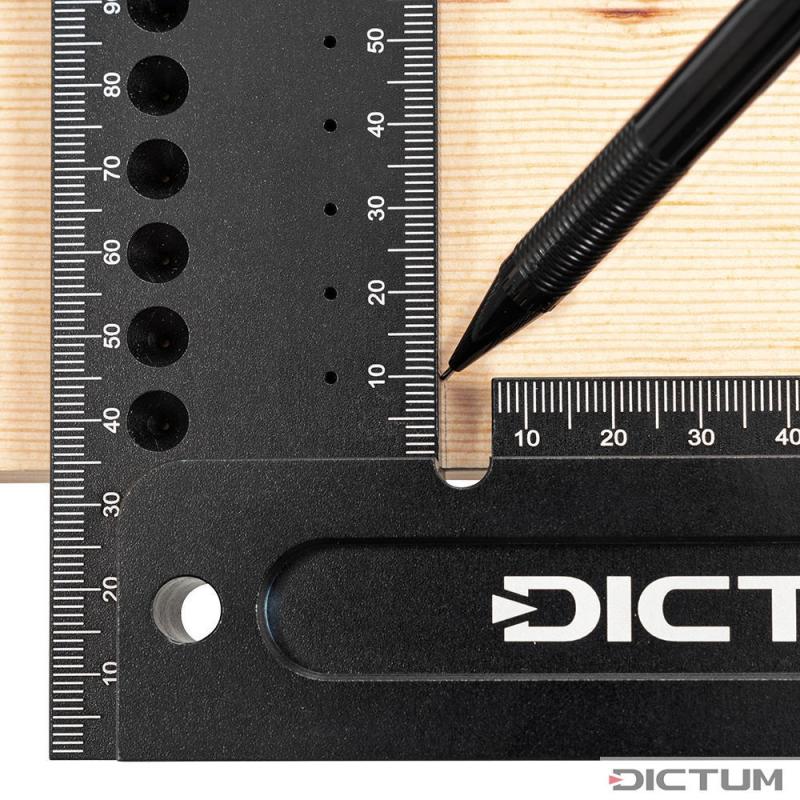

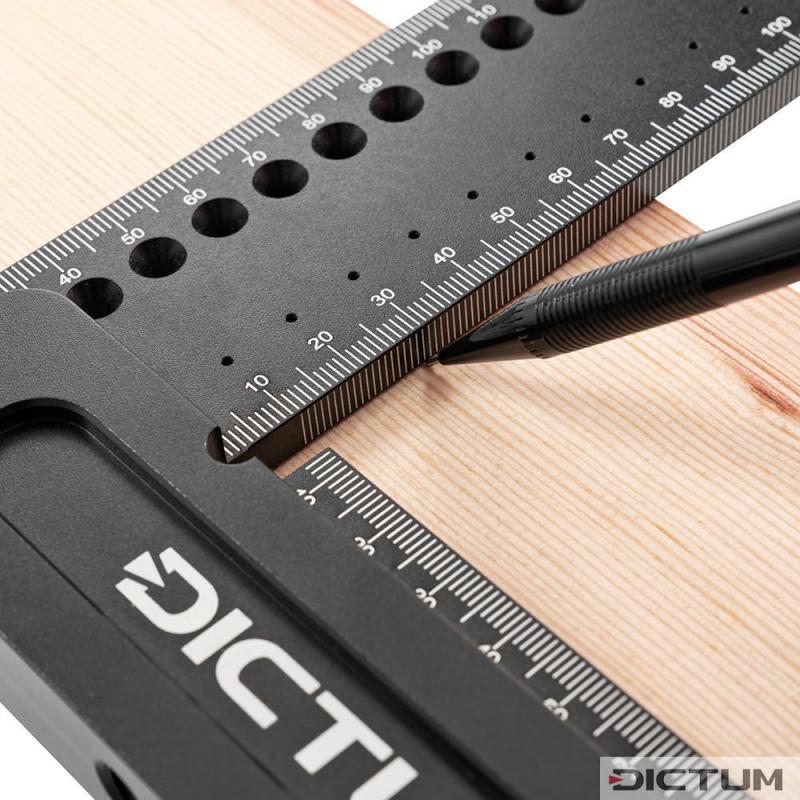

Dieser einzigartige Präzisionswinkel vereint die Eigenschaften von einem Prüfwinkel und einem Anreißwinkel. Bislang nur als separate Werkzeuge erhältlich, bietet der DICTUM Präzisionswinkel exakte Messergebnisse sowie präzises und einfaches Anreißen von Längen- und Winkelmaßen. Aus einem Stück soliden Aluminiums hergestellt, unterliegt der DUO keiner Montagetoleranz wie etwa bei mehrteiligen Winkeln mit aufgesetzten Griffschalen. Dadurch wird die Winkelgenauigkeit von 0,01 mm auf 100 mm dauerhaft gewährleistet. Das Geheimnis des Prüf- und Anreißwinkels liegt in der einzigartigen Skala, die sich auch auf der Schmalfläche der 6,5 mm starken und verwindungssteifen Zunge fortsetzt. Dadurch wird eine Parallaxenverschiebung (optischer Versatz zwischen Skalenstrich und Werkstückoberfläche) verhindert. Der DUO als Prüfwinkel: Extrem stabiles und verwindungssteifes 6,5 mm starkes Zungenblatt, dadurch kein Durchbiegen oder Verwinden. Die hohe Formstabilität erlaubt präzises Anlegen und Prüfen, z. B. mit der Lichtspaltmethode. Durch den breiten Griff kann der Winkel sicher aufgestellt werden, z. B. auf Maschinentischen zum Einstellen von Anschlägen. Der DUO als Anreißwinkel: Innen- und Außenskalen an beiden Seiten sowie Skalen an den Schmalflächen. Dadurch präzises Anreißen und Ablesen da keine Parallaxenverschiebung möglich. Zwei Lochreihen mit konischen Anreißöffnungen für 0,5 mm Minenstifte. Dadurch können in 5 mm Abständen präzise Markierungen gesetzt werden. Auch als Streichmaß verwendbar – setzen Sie einen Minenstift in die passende Öffnung ein und ziehen Sie den Präzisionswinkel wie ein Streichmaß an der Werkstückkante entlang. Weitere einzigartige Vorteile: Der Nullpunkt aller Skalen beginnt am Anlagepunkt. Der Nullpunkt der Innenskala beginnt an der Anlagekante des Handstücks, so dass Markierungen im korrekten Abstand zur Werkstückkante abgelesen und angezeichnet werden können. Ein Freistich an der Innenecke erlaubt freie Sicht auf die Werkstückkante und Markierungen. Zusätzliche Skalen auf der 10 mm breiten Auflagelippe am Handstück. Ihr Nullpunkt liegt genau an der Innenkante der Zunge und erlaubt gleichzeitiges Vermessen von Länge und Breite eines Werkstücks. Komplett matt-eloxierte, schwarze Oberfläche mit kontrastreicher weißer Skala für hohe Ablesegenauigkeit ohne störende Reflexionen. Tiefe Griffmulden auf beiden Seiten des Handstücks bieten einen sicheren Halt in jeder Position. Zwei Bohrungen im Handstück erlauben die Befestigung des Präzisionswinkels mit z. B. Spannbacken (Nr. 714515), ein Innengewinde an der Unterseite mit einer M8-Schraube. DUO-250 und DUO-300 mit Winkelanschlägen:Im Handstück der Präzisionswinkel DUO-250 (Nr. 708219) und DUO-300 (Nr. 708280) sind Winkelanschläge aus Edelstahl deponiert. Diese können mit einem Schlitzschraubendreher entnommen und im Zungenblatt an den benötigten Winkelpositionen (10, 15, 20, 22,5, 30, 40, 45 und 50) eingeschraubt werden. Wird der Präzisionswinkel DUO-250/DUO-300 mit dem Winkelanschlag und der abgerundeten Innenecke des Handstücks an der Werkstückkante angelegt, kann der gewünschten Winkel an beiden Seiten des Zungenblatts angezeichnet werden.
